额定温度：70℃
参考标准：JB/T 8139-1999

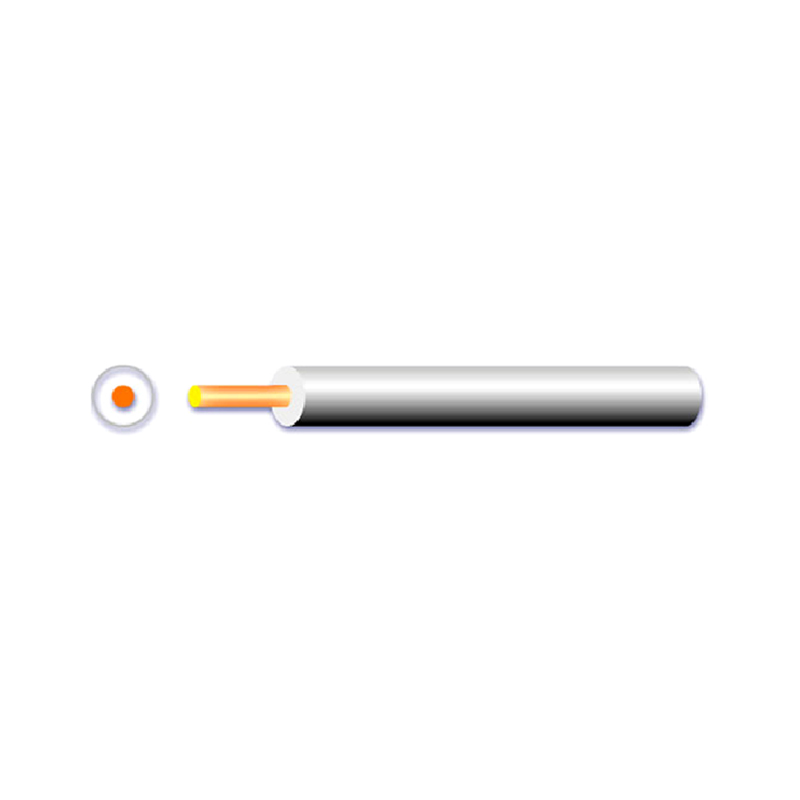

导体使用绞合镀锡或裸铜r
PVC绝缘，符合RoHS环保标准
通过JB/T 8139-1999 6.5.8阻燃测试t
使用标准绝缘厚度、易裁线、易剥皮
用于汽车内部连接线
产品结构 | ||||||
| 导体 | 绝缘 |
最大导体电阻 (Ω/km,20℃,DC) |
耐压强度 （VAC，30min） | |||
|
面积 (mm2) |
构造 (No./mm) |
外径 (mm) |
厚度 (mm) |
外径 (mm) | ||
| 0.2 | 12/0.15 | 0.60 | 0.33 | 1.25 | 95.0 | 1000 |
| 0.3 | 16/0.15 | 0.69 | 0.33 | 1.35 | 71.2 | 1000 |
| 0.4 | 23/0.15 | 0.83 | 0.34 | 1.50 | 49.6 | 1000 |
| 0.5 | 16/0.20 | 0.92 | 0.64 | 2.20 | 40.1 | 1000 |
| 0.75 | 24/0.20 | 1.13 | 0.69 | 2.50 | 26.7 | 1000 |
| 1.0 | 32/0.20 | 1.31 | 0.65 | 2.60 | 20.0 | 1000 |
| 1.5 | 30/0.25 | 1.58 | 0.64 | 2.85 | 13.7 | 1000 |
| 2.5 | 49/0.25 | 2.02 | 0.74 | 3.50 | 8.21 | 1000 |
| 4 | 56/0.30 | 2.59 | 0.91 | 4.40 | 5.09 | 1000 |
| 6 | 84/0.30 | 3.17 | 0.87 | 4.90 | 3.39 | 1000 |
| 10 | 84/0.40 | 4.23 | 1.04 | 6.30 | 1.95 | 1000 |
| 16 | 126/0.40 | 5.58 | 1.04 | 7.75 | 1.24 | 1000 |
| 25 | 196/0.40 | 6.96 | 1.35 | 9.80 | 0.795 | 1000 |
| 35 | 276/0.40 | 8.73 | 1.35 | 11.60 | 0.565 | 1000 |
| 50 | 396/0.40 | 10.20 | 1.55 | 13.40 | 0.393 | 1000 |
| 70 | 360/0.50 | 12.00 | 1.55 | 15.30 | 0.277 | 1000 |
| 95 | 475/0.50 | 13.00 | 1.65 | 16.60 | 0.210 | 1000 |
| 120 | 608/0.50 | 14.80 | 1.65 | 18.50 | 0.164 | 1000 |
