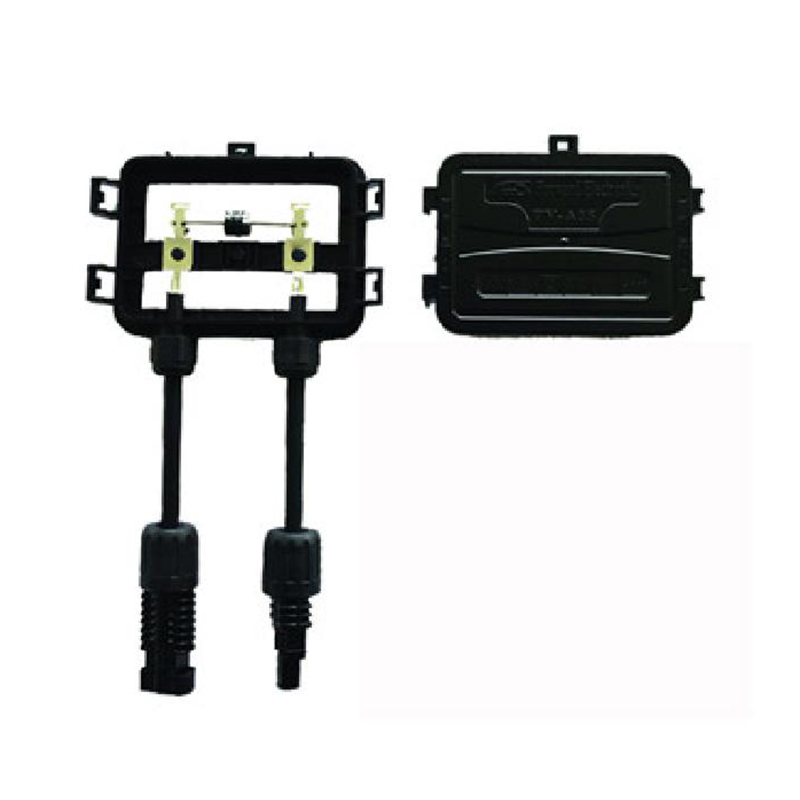

太阳能光伏接线盒作为太阳能电池组件的一个重要部件，是介于太阳能电池组件构成的太阳能电池方阵和太阳能电池充电控制装置之间的连接器，是一门集电气设计、机械设计和材料科学相结合的跨领域的综合性设计，为用户提供了太阳能电池板的组合连接方案。作为太阳能电池组件的一种连接器，作用就是将太阳能电池模块产生的电能经电缆导出。由于太阳能电池使用场合的特殊性和其本身的昂贵价值，太阳能光伏接线盒必须经过特殊设计才能满足太阳能电池组件的使用要求。
| 尺寸 |
 |
| 参数 | ||
| 认证 | TUV | UL |
| 证书号码 | R 50306225 | / |
| 额定电压 | 1000V DC | / |
| 温度范围 | -40°C~+85°C | / |
| 安全等级 | II级 | |
| 保护等级 | IP65 | |
| 线缆尺寸范围 | 4mm2+2.5mm2 | / |
| 阻燃等级 | 5VA | |
| 防水结构 | 密封圈 | |
| 灌胶量 | 不适用 | |
| 焊带宽度 | 不适用 | |
| 连接方式 | 焊接 | |
| 绝缘材料 | PPO | |
| 接触材料 | 铜合金，镀锡 | |
| 外形尺寸 | 81x100x16mm | |
| 可选连接器 | 01C | / |
| Product Family | ||||||
| 产品型号 | 额定电流 | 电路 | 端子间距(mm) | 二极管数量 | 二极管型号 | 认证 |
| PV-A3S | 9.5A |  |  | 2 | 12SQ045 | TUV |
